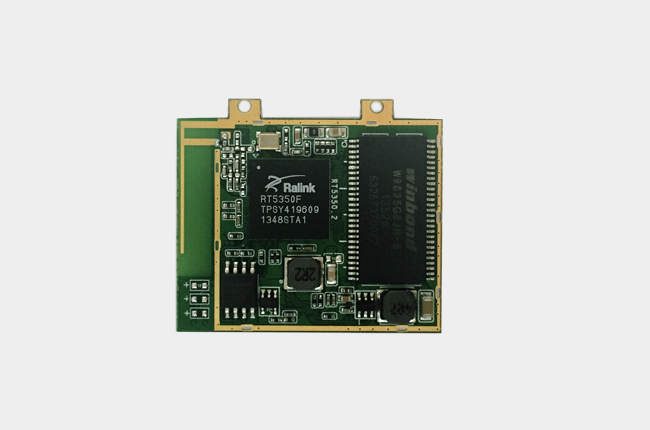

MN180W WIFI模块正面

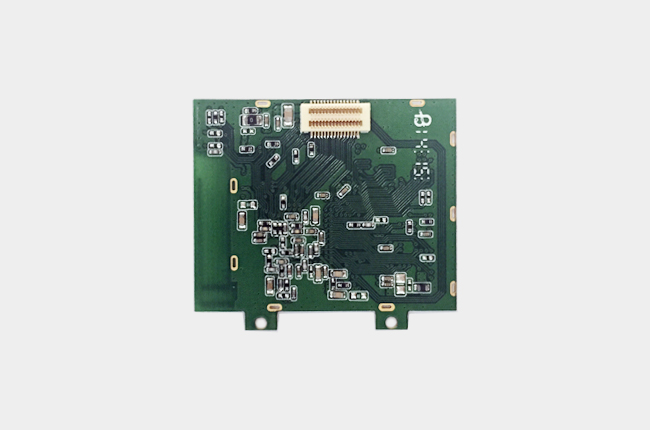

MN180W 背面图

• 使用RT5350 CPU，8M Flash， 32M SDRAM， 支持802.11/B/G/N
• 提供两个以太网口
• 提供一个USB口
• 提供两个串口（其中一路作为Linux控制台）
• 提供9个GPIO
• 输出一路3.3V （500mA） 取决于5V输入电流能力
• 输出一路1.8V （300mA） 取决于5V输入电流能力
• 5V供电 （平均电流消耗250mA，考虑USB供电需求，最好提供1A的能力）
• 提供板载天线，也可以通过电阻跳选外接天线

• 运行嵌入式Linux操作系统
• 同时支持WIFI AP 和 WIFI CLIENT
• 设备提供MorlinksXXXXXX类型的SSID，供电脑或者手机APP连接配置用
• 设备可自行扫描周围存在的WIFI热点，并且把热点的SSID列表返回给电脑和手机APP
• 手机APP可以选择其中可用的SSID，输入密码下发给设备，设备收到这些信息后启动连接过程，一旦连接成功（DHCP获取IP地址成功），则设备自动关闭AP。
• 支持两路以太网接口
• 两路以太网口可用于广域网接口(WAN)与本地以太网接口(LAN)，Linux提供可以支持路由转发功能。
• 支持免驱USB摄像头（UVC类型 VL42）设备支持从摄像头获取数据，并转发M-JPG类型的数据流到网络上，也可以通过摄像头获取照片数据，再根据功能需要转发到手机APP或者电脑上。
• 支持3路基于GPIO的按键输入，按键功能可私定义可根据软件需求自定义按键功能，比如Factory Default，Reboot，配置Wifi等。
• 支持4路LED驱动，LED功能可私定义。
• 用来显示WIFI的工作状态，快速闪烁（0.2秒周期）代表设备未配置过WIFI Client的帐号和密码，此时WIFI模块的AP打开，手机APP可连到此AP上进行WIFI的配置；慢速闪烁（0.5秒周期）代表设备正在尝试连接到家里的WIFI路由器上； 常亮代表设备已经连接到家里的WIFI路由器上。
• 用来显示USB摄像头的状态，显示摄像头的热插拔状态，摄像头有效则灯亮，否则灯灭。
• 用来显示系统运行状态
• 用来显示以太网络运行状态
• 提供简单的网页配置，配置WIFI CLIENT上网，软件升级，恢复出厂设置等通过网页，即使没有手机APP，也可以通过电脑，对设备进行基本的维护管理。
• 提供手机APP配置接口（TCP Socket 或者 JSON over HTTP）
• 有两种手机APP配置接口供选择：
• 使用TCP Socket通讯，数据报文采用TLV（Type Length Value）的规则进行编码，通讯效率高。使用JSON 通过HTTP服务（80端口），对设备进行配置管理，优点是开发快捷，缺点是效率较差。妙联科技可提供以上两种接口，根据手机APP开发团队的能力，选择其中的一种提供。
• 根据客户不同的产品需求进行个性化的软件定制 MN-180W是一个服务于智能家居系统的WIFI模块，可被用于开发多种多样的产品，因此存在不同的软件需求，妙联科技在已完成的通用平台上，可与客户合作开发，为客户提供个性化的应用软件。
